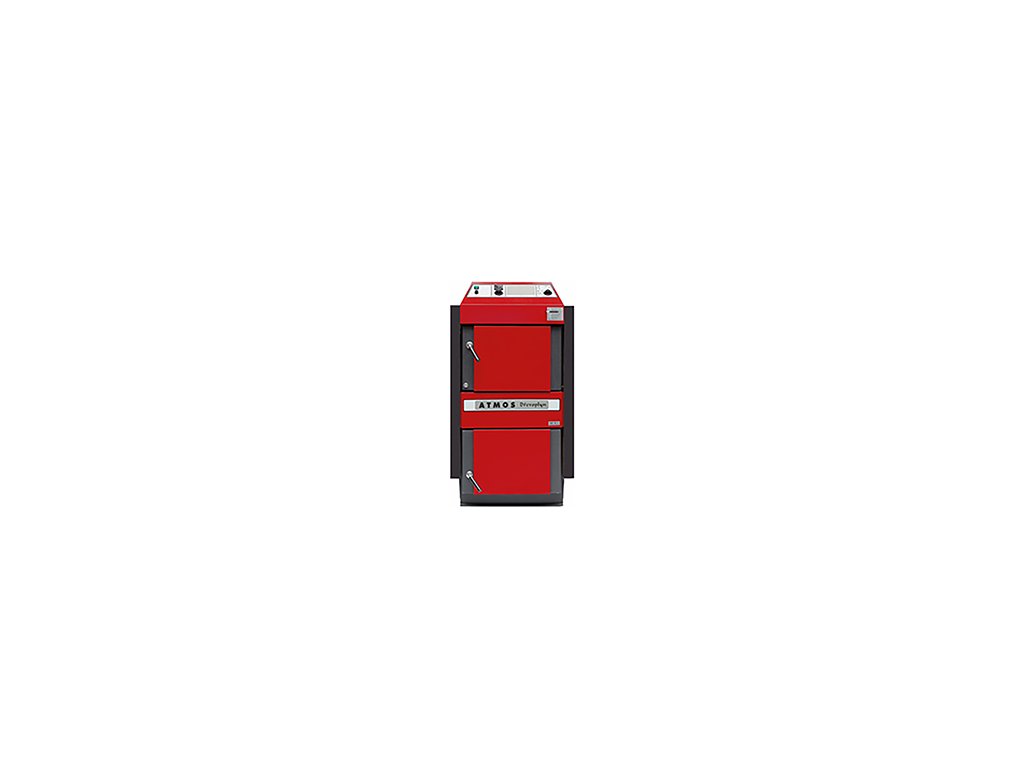

    Kotel Atmos DC 25 S

    Kód: 3281
    4 hodnocení
    Značka: Atmos
    ZDARMAZDARMA 77 800 Kč –20 %
    DC18S 72
    77 800 Kč –20 % 61 990 Kč 51 231,40 Kč bez DPH
    Skladem

    Zplyňovací kotel na dřevo, odtahový ventilátor a chladící smyčka

    Detailní informace

    Detailní popis produktu

    Výhody zplynovacích kotlů na kusové dřevo ATMOS

    • Možnost spalovat velké kusy dřeva
    • Velký zásobník paliva – dlouhá doba hoření – až 12 hodin, dle typu kotle
    • Vysoká účinnost 87 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
    • Keramický spalovací prostor
    • Ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
    • Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
    • Chladící smyčka proti přetopení – bez rizika poškození kotle
    • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
    • Pohodlné vybírání popela – velký prostor pro popel (u dřeva vybíráme 1x týdně)
    • Kotel bez trubkovnice – snazší čištění
    • Malé rozměry a nízká hmotnost
    • Možnost volby dvířek P / L (pravá/levá) u vybraných typů
    • Možnost zapojení bez akumulační nádrže
    • Vysoká kvalita



    Instalace

    Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
    Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.



    Regulace kotlů

    Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
    Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

    Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).



    Ovládací panel kotle se standardní regulací



    Složení panelu:
    Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

    Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
    Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.



    Ekvitermní regulace ACD 03

    Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

    Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03





    Ekvitermní regulace ACD 04

    Kotle DC18S, DC25S, DC32S a DC40SX lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
    Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.

    Ovládací panel kotle s ekvitermní regulací ATMOS ACD 04







    Technické informace



    Doplňující informace ke kotlům:
    DC70S DC100 DC105S DC150S



    Legenda k nákresu kotlů
    1. Těleso kotle 23. Chladící smyčka proti přetopení
    2. Dvířka plnící 24. Regulační termostat ventilátoru (kotlový)
    3. Dvířka popelníková 25. Výplň dvířek – Sibral
    4. Ventilátor odtahový (S) 26. Těsnění dvířek – šňůra 18 x 18
    5. Žáruvzdorná tvarovka – tryska 27. Žáruvzdorná tvarovka – keramická střecha
    6. Ovládací panel 29. Kondenzátor odtahového ventilátoru
    7. Bezpečnostní termostat 33. Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC50S, DC70S)
    8. Regulační záklopka 35. Spalinový termostat
    10. Žáruvzdorná tvarovka – kulový prostor L+ P (DC18S) 36. Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout)
    11. Těsnění – trysky 37. Brzdič – pod střechou (DC30SX, DC40SX, DC50S)
    12. Žáruvzdorná tvarovka – půlměsíc 39. Brzdič spalin podél kulového prostoru (DC18S)
    13. Roztápěcí záklopka 42. Regulace primárního vzduchu
    14. Žáruvzdorná tvarovka – zadní čelo 43. Regulace sekundárního vzduchu
    15. Víko čistící
    17. Táhlo zatápěcí záklopky K – hrdlo kouřovodu
    18. Teploměr L – výstup vody z kotle
    19. Clona rámečku M – vstup vody do kotle
    20. Vypínač s kontrolkou N – nátrubek pro napouštěcí kohout
    22. Regulátor tahu – Honeywell FR 124 P – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



    Rozměry kotlů (mm)
      DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
    A 1185 1185 1185 1185 1260 1260 1260
    B 758 959 959 959 959 959 1160
    C 675* 675* 675* 675* 678 678 678
    D 874 874 874 874 950 950 950
    E 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152)
    F 65 65 65 65 69 69 69
    G 208 208 208 208 185 185 185
    H 933 933 933 933 1008 1008 1008
    CH 212 212 212 212 256 256 256
    I 212 212 212 212 256 256 256
    J 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 2″

    *šířka kotle je po demontáži bočních kapot 555 mm.



    Technické údaje Typ kotle
    DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
    Tepelný výkon kotle kW 20 22 27 30 35 40 49,9
    Tepelný příkon kotle kW 22,2 24,5 30,0 33,4 39,4 45,0 56,9
    Výhřevná plocha m2  1,8 2,1 2,3 2,3 2,9 2,9 3,8
    Objem palivové šachty dm3 (l) 60 95 95 95 13 5 135 180
    Rozměr plnícího otvoru mm 450 x 260
    		 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
    Předepsaný tah komína Pa/mbar 18/0,18 23/023 23/0,23 24/0,24 24/0,24 24/0,24 25/0,25
    Max. prac. přetlak vody kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5
    Hmotnost kotle kg 269 324 326 332 366 368 433
    Průměr odtahového hrdla mm 150/152
    		 150/152 150/152 150/152 150/152 150/152 150/152
    Krytí el. části IP 20 20 20 20 20 20 20
    Elektrický příkon (pomocný) W 50 50 50 50 50 50 50
    Elektrický příkon v pohotovostním stavu W 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5)
    Zapalovací režim
    		   manuální
    Účinnost % 90,1 89,9 89,9 89,9 88,9 88,9 87,7
    Třída kotle dle ČSN EN 303-5 5 5 5 5 5 5 4
    Kategorie kotle 1
    Provozní režim nekondenzující
    Kotel na pevná paliva s kogenerační jednotkou ne
    Kombinované zařízení i pro ohřev TUV ne
    Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+
    Teplota spalin při jmenovitém výkonu °C 157 177 177 177 185 185 204
    Hmotn. průtok spalin při jmenovitém výkonu
    		 kg/s  0,012 0,014 0,015 0,017 0,020 0,022 0,025
    Maximální hladina hluku – dle EN15036-1
    		 dB 65 65 65 65 65 65 65
    Předepsané palivo (preferované) Suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
    Průměrná spotřeba paliva kg.h-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
    Délka dřeva mm 330 530 530 530 530 530 730
    Doba hoření při jmenovitém výkonu
    		 hod.  2 3 3 2 3 2 3
    Objem vody v kotli l 45 58 58 58 80 80 89
    Hydraulická ztráta kotle mbar 0,18 0,21 0,21 0,21 0,20 0,20 0,22
    Minimální objem vyrovnávací nádrže l 500 500 500 500 500 500 750
    Spotřeba na topnou sezónu Ø prost. metry 20 22 25 30 35 40 50
    Připojovací napětí
    		 V/Hz 230/50
    EKODESIGN
    Dotované kotle v ČR
    Předepsaná minimální teplota vratné vody v provozu je 65 °C.
    Předepsaná provozní teplota kotle je 80 – 90 °C.
